一种金属3D打印可伸缩变形晶格，引质疑和争论！

澳大利亚皇家墨尔本理工大学增材制造技术中心（RMIT ），近日展示了一款金属3D打印的新型晶格结构，与我们以往对此类结构的认知完全不同，它能够在多个方向伸缩。

该中心已就这项发明提交了专利，目前处于申请中的状态，完整的说明书和权利要求也尚未公开，但发明者已就相关质疑进行了简短讨论。

➡️ 金属3D打印晶格从固定到可变形

工程中常用的金属3D打印晶格结构包括体心立方、面心立方或螺旋曲面结构，它们通常被集成在结构中用于减重、散热或缓冲。组成晶格的支柱长度、角度、连接方式都是“锁死”的，拓扑形态通常固定、无法变形。

这种设计的优势是突出轻量化、高比强度或比表面积，但代价是功能单一，设计成什么样就只能干什么用。

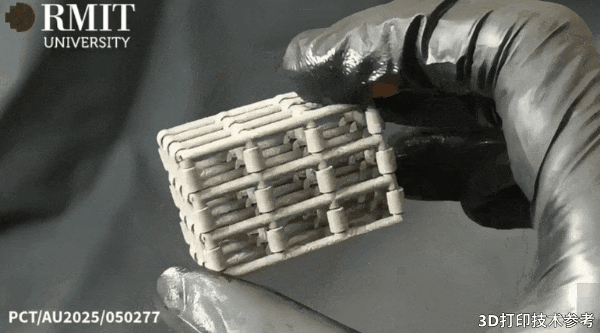

而RMIT这项最新的发明，将可伸缩的概念引入了支柱晶格，在两个方向都可以伸缩。这种很新型的结构被介绍为可以在不牺牲强度的前提下进行伸长、压缩以及重复配置。

这意味着同一个晶格结构可以根据外部载荷或功能需求改变自身的结构，让晶格结构从被动承载转变为主动适应，对于一些未来应用似乎很有吸引力。

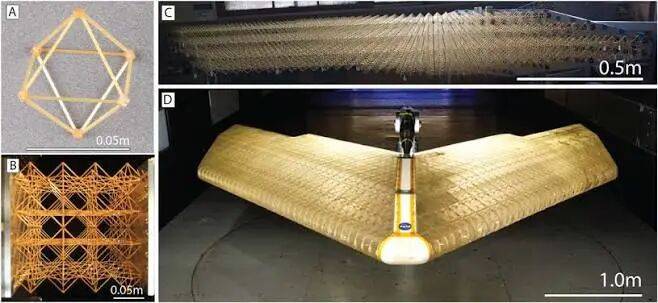

例如，在航空航天领域它可以用于制造可变形机翼结构、可展开的天线；在太空领域，它为制造可折叠、可展开的大型桁架带来了新设计思路；此外，RMIT还指出它在生物仿生植入物、建筑结构、机器人等领域也用应用场景。

➡️ 引发“强烈”学术讨论

针对该结构的介绍也仅限于此。很多专家学者在惊讶3D打印晶格竟然还能这样“玩”的同时也提出质疑。

而回复相关质疑的，正是RMIT团队的研究员Jordan Noronha，他曾经采用3D打印制造出一种TiC4多拓朴结构的轻质、高强机械超材料，一度引发行业内外关注。

图中为马前教授及Jordan Noronha研究员

伯明翰大学先进材料加工教授Moataz Attallah提出了第一个专业问题，“这个想法很不错，但如何与拉胀结构进行比较？伸缩特性可能导致轴向错位，从而损害结构完整性”。

拉胀结构的重要特征是负泊松比，是近年来3D打印功能性超材料的研究热点。这种结构在受拉伸时横向膨胀，受压缩时横向收缩，这种特性使其在能量吸收和抗冲击等方面很有优势。

来自江苏科技大学的一项关于负泊松比结构研究

而RMIT可伸缩晶格与拉胀结构在变形特点上很相似，Jordan Noronha的回应也很坦诚，他表示尚没有对拉胀结构进行对比，但他们已经开发了一种锁定结构来解决错位问题，支柱在达到所需的长度后能够固定，从而提供刚度。

埃克塞特大学Ken Evans教授的评论更为直接，他表示很难看出这种结构如何保持强度，以及为什么只能在两个方向实现收缩。

Jordan Noronha回复到，强度问题可以通过锁定结构解决；而支柱晶格可以实现三个方向伸缩，并根据具体区域改变伸缩长度，当前展示的只是特定构型。这就意味着可伸缩晶格可以单独设计伸缩方向、伸缩量，从而实现功能复杂的整体形状变化。

从事冶金与材料工程的工程师Adem Korkmaz提出了工程化的问题，伸缩区域的应力集中和局部刚度变化是如何处理的？对重量-刚度平衡有什么影响？

Jordan Noronha表示，为解决应力集中问题，他们在伸缩节段之间的台阶变化处进行了支柱内部增强，或大混合半径变化的过渡方式。这些设计仍在优化中，但只要结构锁定，强度会非常高

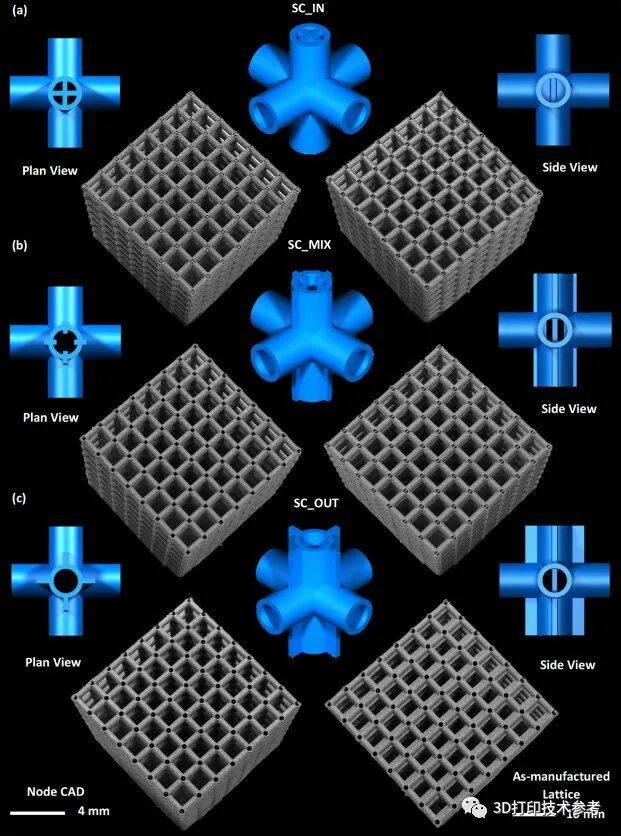

RMIT支柱内部增强方式研究

根据笔者对该团队晶格结构研究的跟踪，他们将历年来的研究成果集成在了该新型结构中，上述提到的设计方式已经在此前的论文中体现过。

在主流学术界集中在3D打印实体支柱晶格的性能时，RMIT多年来在晶格结构创新设计方面独树一帜，尤其擅长中空支柱晶格的各类型设计及对应的力学性能研究。

其实RMIT展示的这种结构是不是已经解决了所有问题并不重要，它更多的是带给我们一些思考，那些被认为已经固定下来的结构形式仍有很多探索空间。
