国产软件正在让3D打印制造更从容：设计复杂随心，制造简单高效

3D打印技术参考注意到，漫格科技将在TCT亚洲展展示其VoxelDance Additive软件平台如何带动3D打印设计、仿真及制造的全流程闭环的，主要面向的行业包括散热器制造及航空航天。对上述流程有需求或感兴趣的用户可至7D68展位观看。

➡️ 高效TPMS结构设计

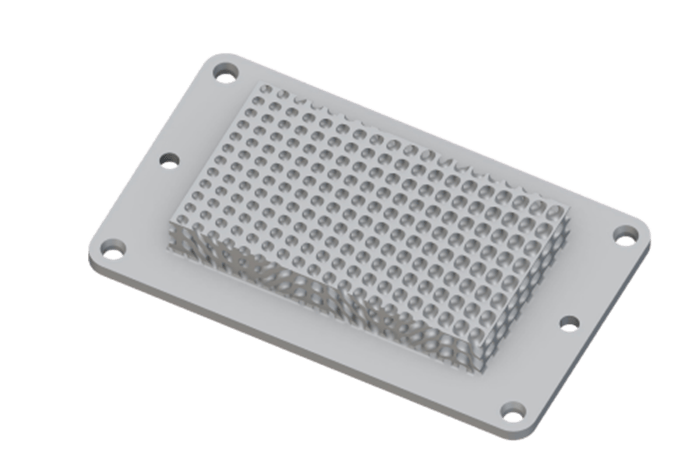

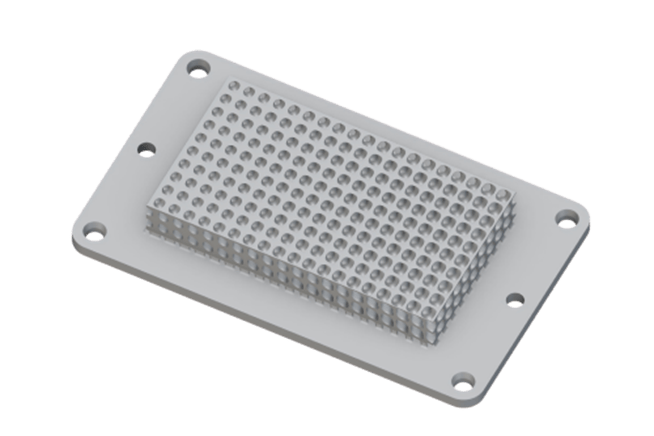

漫格科技联合中望软件、希禾增材联合设计了一款包含TPMS结构的纯铜散热器。该散热器底板尺寸为100*60*12mm，表面质量好、成型精度高。

工程师首先使用VoxelDance Design进行了预设计。该软件能够一键生成TPMS（极小曲面）、多孔点阵、随形冷却通道等结构，使用便利，能大幅度降低设计时间。

在预设计的基础上，使用中望的PHOENICS流体仿真软件进行热耦合仿真，结果显示受热不均，散热效果差。

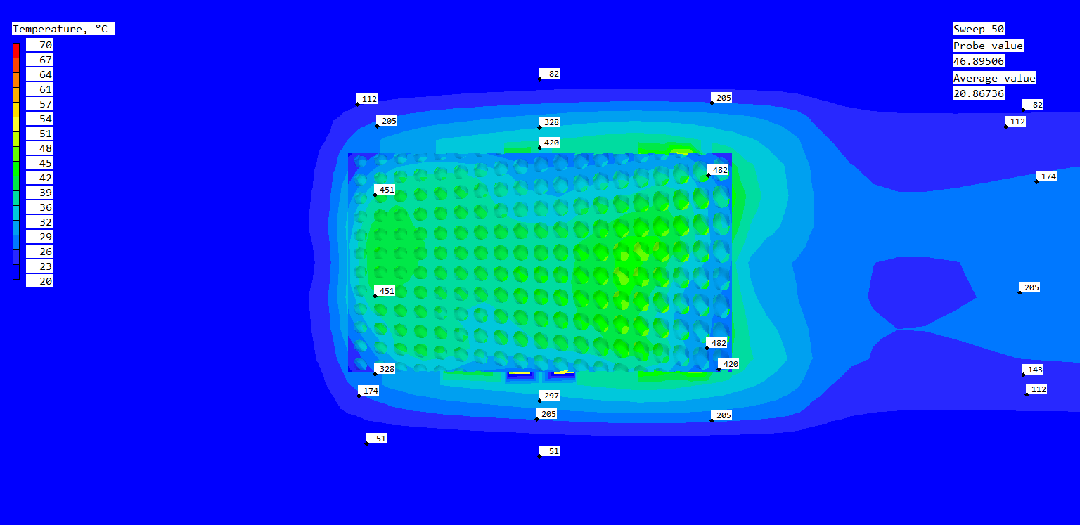

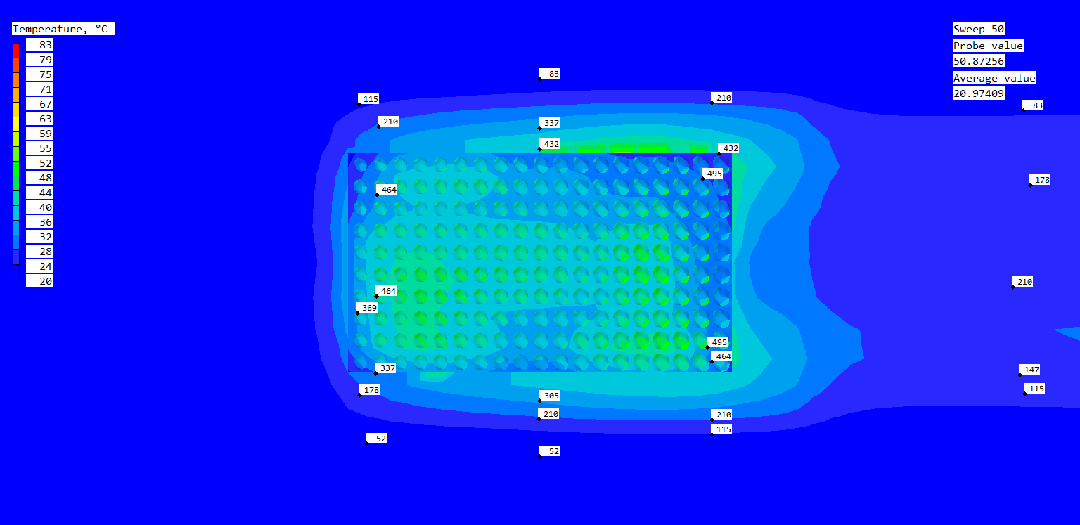

初代结果热流耦合仿真

根据修改要求，采用场驱动快速创建新几何模型，并对单元壁厚和尺寸进行了调整，达到了理想的换热效果。

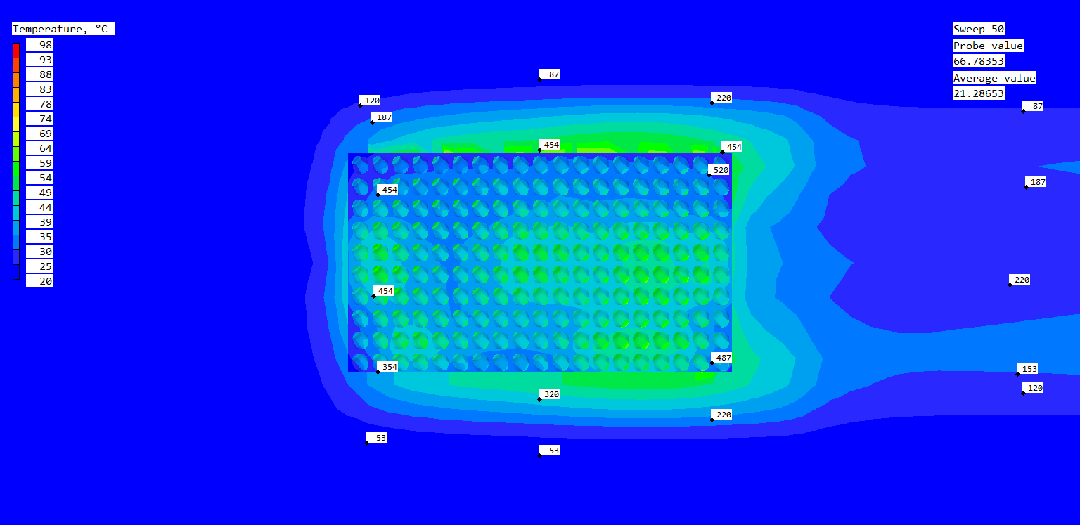

变单元尺寸&变单元厚度设计及其热流耦合仿真结果

最后，由希禾增材采用绿激光3D打印机和纯铜材料进行了高效3D打印。在打印过程中，希禾增材结合了漫格VDE在打印前对温度场和应力场的精准预测以及漫格BP对设备参数的精准传递与控制，确保了TPMS结构整个打印过程的高精度和高稳定性。

➡️ 拓扑结构轻量化设计

漫格科技的VoxelDance Design(VDD)隐式建模工具，能够实现结构部件的拓扑优化和晶格结构填充。在该技术应用中，漫格将展示创成式设计的航天器拓扑轻量化支架、尾喷管表皮共形点阵结构、带复杂内冷流道的拉瓦尔管，以及内置参数化晶格结构的轻量化阀体。

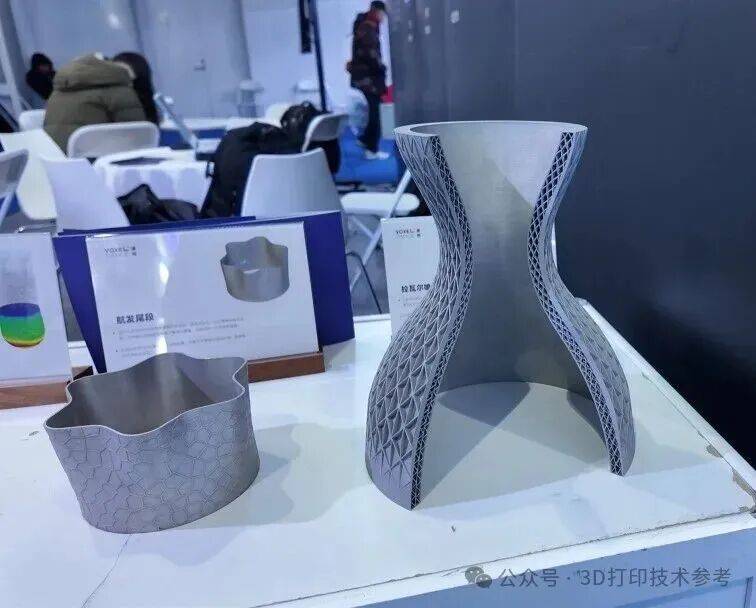

尾喷管表皮共形点阵结构、带复杂内冷流道的拉瓦尔管

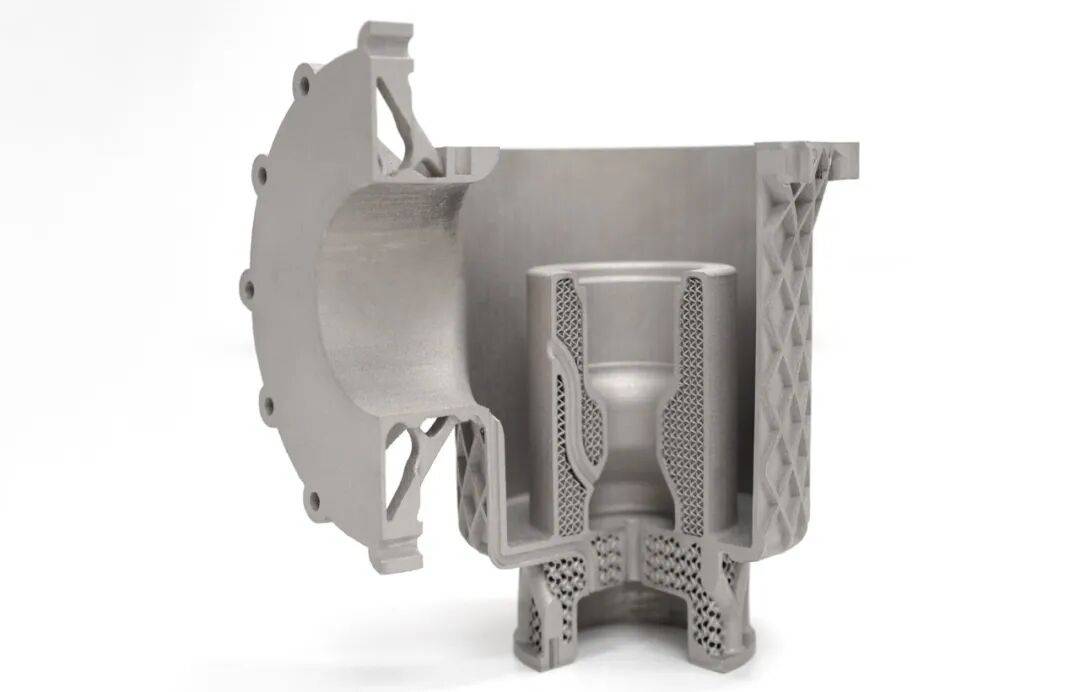

内置参数化晶格结构的轻量化阀体

➡️ 打印工艺仿真

漫格科技的VoxelDance Engineering(VDE)仿真软件能够提前预测打印过程中的热应力与翘曲变形，自动进行反变形补偿，确保复杂散热薄壁“一次打印成功”。

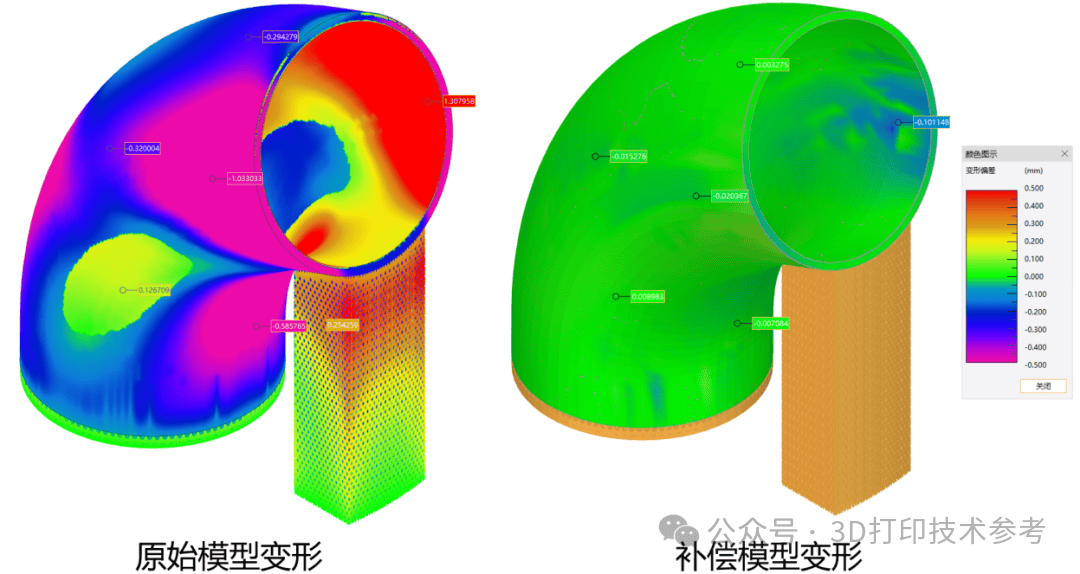

该公司在2025年公布了与蓝箭航天的合作案例，涉及一款钛合金薄壁弯管零件。该零件在打印过程中面临支撑添加量大、后续去除困难、精度差等风险。零件在打印之前进行了变形预测，显示最大变形了超过1.8mm；基于该数据，漫格使用VDE软件进行了反向补偿，二次仿真验证最大偏差低于0.2mm；实际打印后进行扫描测量，显示实际尺寸与设计尺寸偏差稳定控制在0.2mm以内。

该案例显示了漫格VDE工艺仿真与变形补偿技术的有效性。如今，商业航天领域大量使用3D打印技术，薄壁等易变形结构几乎时常遇到，有效的仿真将极大程度降低失败率。

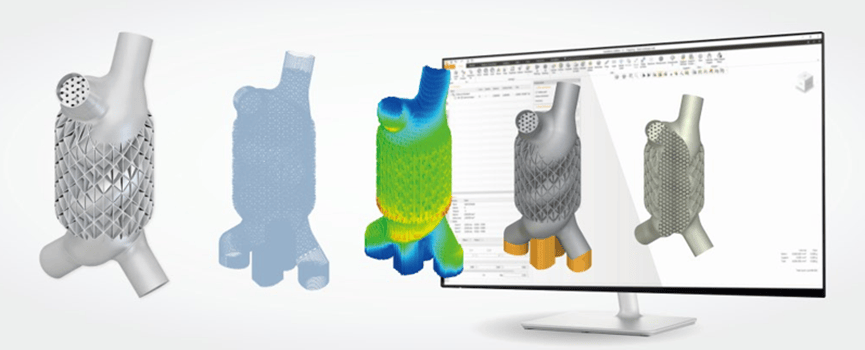

➡️ 智能数据准备与切片

当前TPMS等类型的晶格结构大量使用，造成模型数据量极大，无论是数据的传输、添加支撑还是切片，都需要花费大量时间。尤其在如今金属3D打印一体化制造尺寸越来越大的情况下，“大体量”数据处理已经是现实问题。

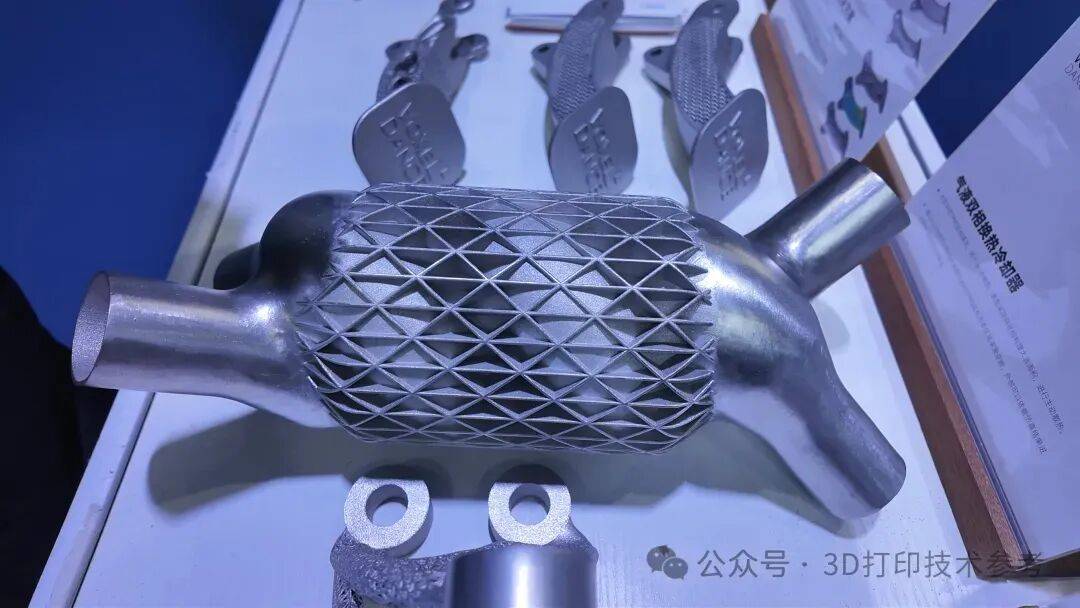

漫格要展示的另一项重要技术就是能对巨量数据的极速处理。该公司表示，其VDM软件能够在90s内流畅处理文件体量为18G的超大气液双相换热冷却器STL模型。

从上述案例可以看出，3D打印软件发挥的作用正在增强。以往通常仅用于支撑生成、切片或简单晶格生成，但如今可以实现隐式建模并高速处理巨量数据。伴随散热器及商业航天应用场景的崛起，先进设计产品将会出现井喷趋势。漫格推出的软件平台正在发挥更大的价值。实际上不只是这两个行业，模具行业及高端自行车企业也在使用这款平台。

无论是TPMS晶格结构的快速生成，还是有效的仿真，以及高效的数据处理，国产软件正在让3D打印制造变的更加从容。
