大尺寸薄壁复杂结构的零支撑3D打印解决方案

在增材制造领域，有一个公认的说法，叫“打印容易，控形难”，尤其是对于一些轻量化设计，加上特殊结构，导致制造难度的急剧上升。

尤其是对薄壁复杂结构，它的高精度3D打印充满挑战。加支撑，就容易在后处理过程中损坏结构本身；不加或少加支撑，零件就有变形风险。

最近，通用技术机床研究院在一个典型的薄壁弯管零件研发中，就遇到了“控形与制造难题”。

薄壁弯管结构的控形挑战

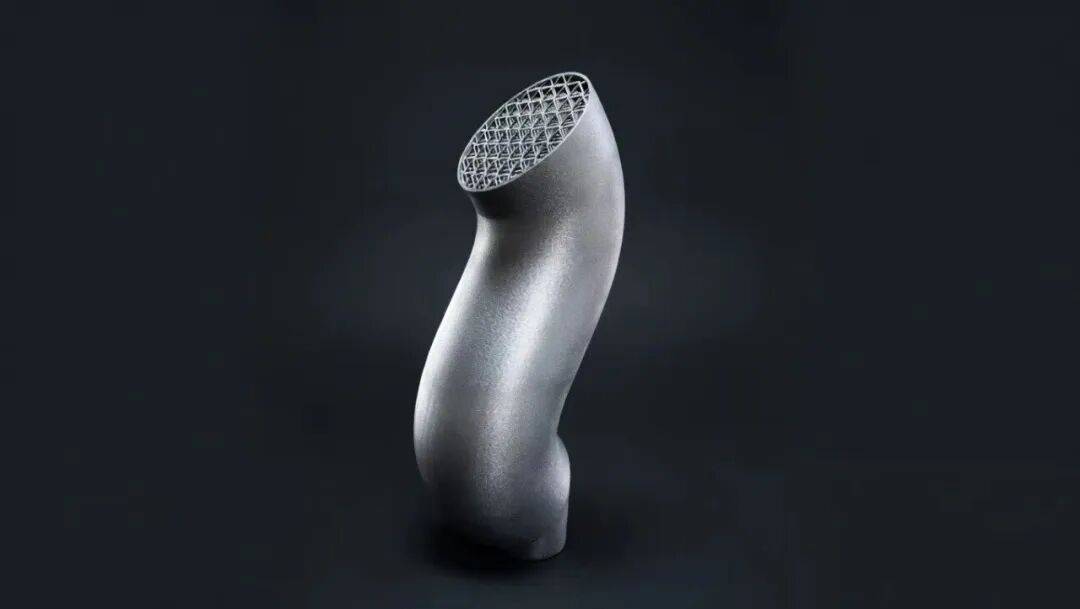

该零件的尺寸为82*122*264mm，采用薄壁弯管结构，内部空间狭窄、通道曲折，整体刚性差。面对这种零件，若采用传统3D打印工艺，通常需要在零件薄弱区采用大量支撑固定。同样的，大量支撑后期去除难，且存在精度损耗风险。

此外，打印零件时在持续的热输入与冷却循环作用下，残余应力不断累积，很容易诱发翘曲、变形等问题，尤其是管口区域，约束少、热释放路径复杂，变形最严重。

如果此时仍按照传统的“打印—扫描—修正—再打印”的路径反复试错，不仅会耗费大量的材料与设备成本，研发周期也将难以保障，结果还充满不确定性。

“设计优化+仿真补偿”

3D打印技术参考注意到，在传统3D打印工艺行不通的情况下，通用技术机床研究院换了一个思路：采用漫格科技的VoxelIDance Additive(VDA)软件，通过“设计优化+仿真补偿”的策略成功破解了控形与制造难题。

➡️第一步：设计优化——引入“晶格结构”

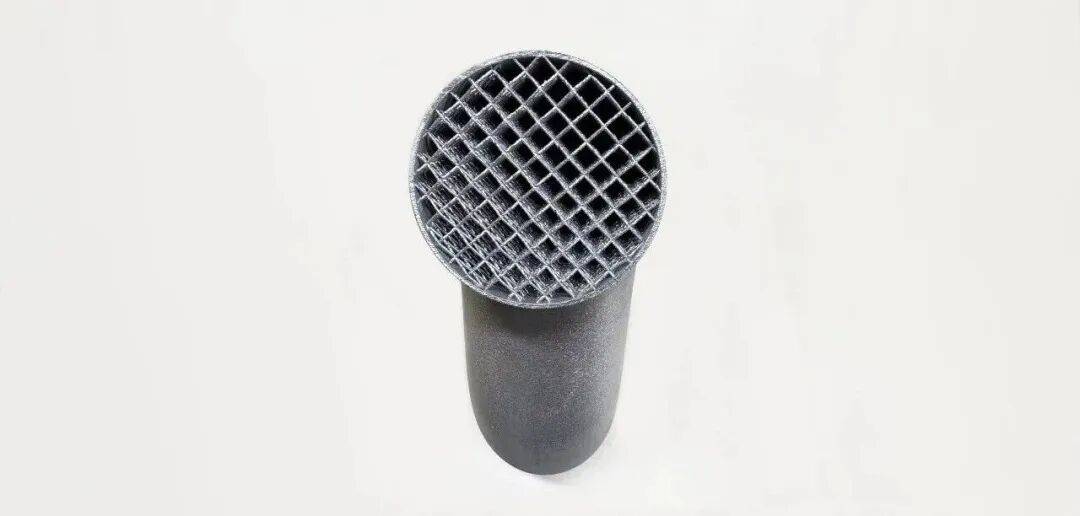

工程师首先，在VDA设计模块，对零件最易变形的“管口区域”添加了可调控的点阵晶格结构。笔者查询发现，该软件支持在参数层级对晶格结构进行灵活调控，也就是说这种“晶格”并非固定不变，而是可以根据受力分析，在不同区域精细调整晶格的粗细及其空间分布，使刚性分布更合理。

与此同时，晶格结构的设计省去了传统3D打印流程中变形补偿后再手工重加支撑的繁琐流程，大幅提升了复杂零件的打印稳定性。

3D打印技术参考特意咨询了漫格科技，晶格结构仅添加在管口区域，内部仍为空心，后续视具体的使用情况决定是否去除。

➡️第二步：仿真补偿——逆向补偿，精准控形

团队按照以上设计进行了打印验证。但扫描后发现，零件整体变形达到约0.4mm，仍超出设计公差范围。于是，团队又启动了第二阶段的校正。

添加晶格支撑后的模型本身包含约1200万个三角面片，面对大规模数据和复杂几何结构，设计团队使用VoxelDance Additive仿真模块制定了一套变形补偿方案。

首先，将完整几何模型导入VDA仿真模块，利用软件的并行计算能力，完整模拟打印全过程的热-力耦合变形行为，并进行精确仿真分析，预测残余应力与变形分布。

根据仿真结果，软件自动生成反向补偿量，对原始设计零件进行预变形修正，让打印过程中的变形与预修正量相互抵消。

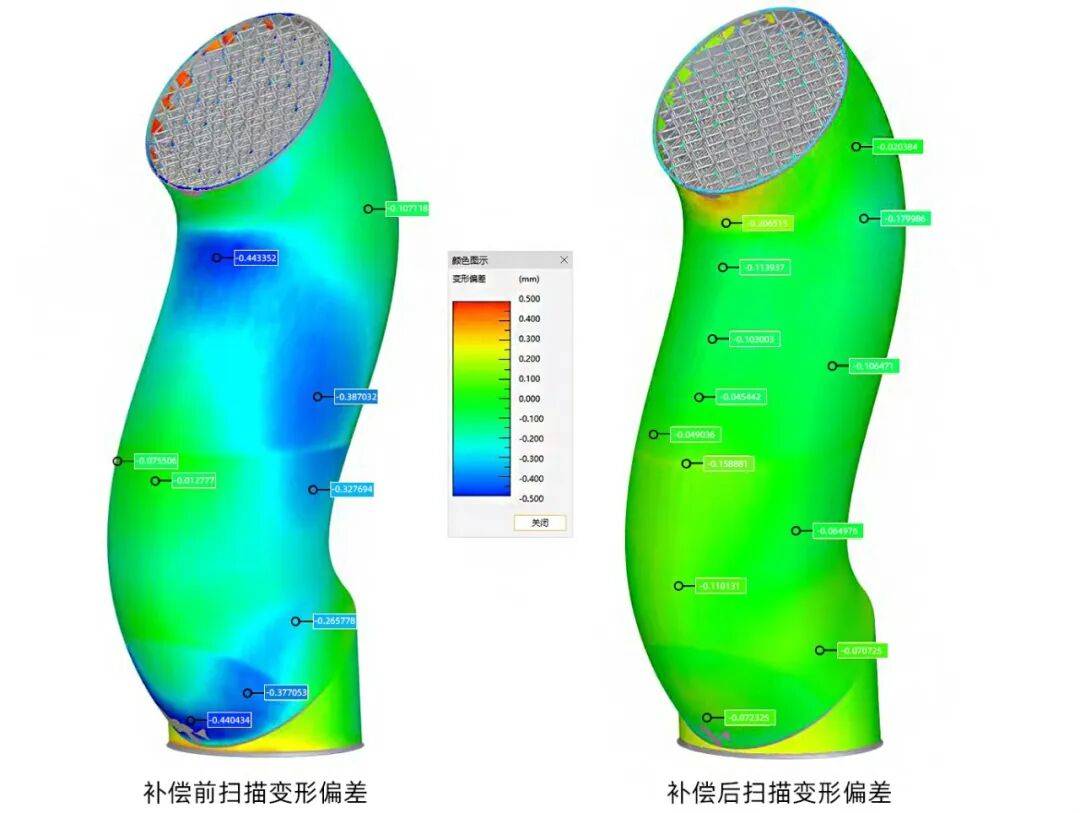

最后，设计团队使用补偿后的修正模型进行第二次打印，对成品再次进行三维扫描。数据对比结果显示：此前存在的严重变形问题得到了有效控制，整体尺寸偏差被收敛至0.2mm以内，精度提升一倍以上。

为什么这个案例值得关注？

该薄壁弯管的案例，表面上看是一个软件功能案例，但本质上笔者认为，它反应了增材制造行业正在经历的一场隐形变革：单纯依赖经验与反复试错的方式，已经难以满足效率与成本的要求。以仿真为核心、以变形补偿为手段的前置控制方法，可以在打印前识别问题，并在设计阶段完成修正，显著提升制造过程的确定性，大幅节约成本投入。
