Polymaker G-Flex PETG 3D打印实测：精细结构打得出，竟还折不断？
对于3D打印爱好者来说，打印出炫酷的模型只是第一步，但我们却经常担心作品跌落就断裂，卡扣反复把玩后就晃动。
造成这些问题的原因主要来自材料。常用的PLA、PETG虽易打印，但小结构脆性偏高；TPU韧性虽好，却很难维持造型，细节特征及复杂结构的表现力也不足。
但我们近期获得了一款PETG和TPU共混而成的线材——Polymaker G-Flex PETG，并在三台不同品牌的3D打印机上进行了实际测试，效果可谓非常出众——
它兼具PETG的易打印性、形状保持能力与光泽度，同时具备TPU的弹性与冲击吸收能力。打印的作品耐折而不易断裂，兼顾细节质感与抗摔耐用性，弥补了传统耗材的短板。
易打印性与排放测试，K3、U1、X2D交叉验证

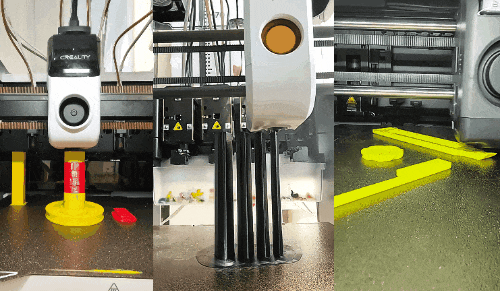

材料性能再好，如果打印难度高，将严重影响用户的选择意愿。我们使用创想三维新发布的K3、Snapmaker U1以及拓竹X2D同步进行了打印测试。
在本次测试中，三台设备均能稳定、可靠地完成打印，过程顺畅，未出现堵头、断料、翘边、层间开裂或严重拉丝等异常，挤出连续性和层间结合均表现正常。打印成品具有与PETG一致的光亮外观，且结构完整、细节特征清晰可见。
这说明G-Flex PETG在这三台设备及相应的打印设置下，表现出了较好的工艺兼容性和打印稳定性。

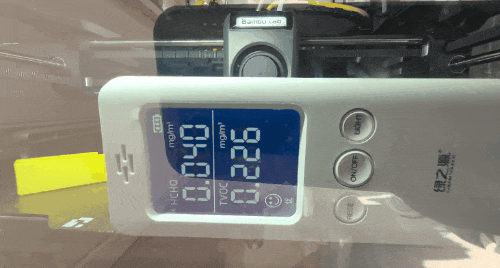

在打印排放测试环节，我们将家用版的空气质量测试仪直接放入了正在打印的拓竹X2D封闭舱体内，测试仪显示内部空气质量为优。
另外还有两个细节要特别提及。

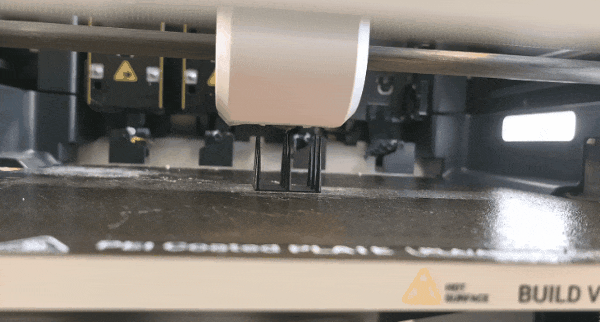

在与普通PETG的对比中，我们打印了铰链结构，模型与平台仅有小面积接触，在都不添加裙边的情况下，普通PETG很快出现炒面，而G-Flex PETG能够顺利完成打印。这说明G-Flex PETG的首层附着力更好。

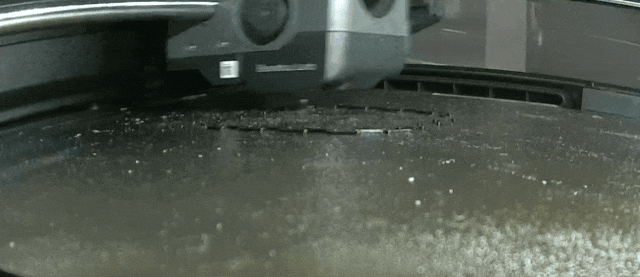

拓竹X2D打印黑色G-Flex PETG与红色普通PETG的延时视频
另一个是拉丝试验。Polymaker的工程师向我们表示，作为TPU和PETG的共混耗材，很难做到尖塔完全不拉丝，但我们在使用U1打印测试时发现，尖塔表现完美，几乎没有任何拉丝。

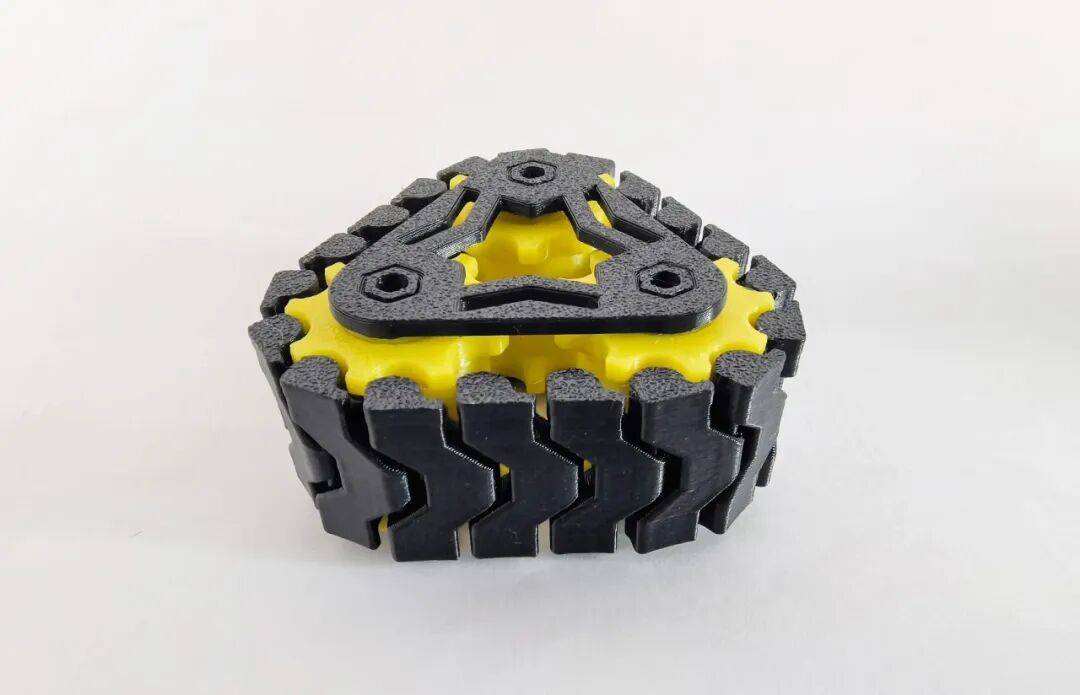

而且，这款材料与普通PETG和TPU可以在一个结构上复合使用，三种材料可互相融合（将在下文展示），用户可以根据不同的性能要求，搭配合适的材料。
此外，该材料兼容拓竹AMS和创想三维K3的CFS nano多色供料系统，也可以直接送进U1的进料电机，而不需要像TPU那样外挂耗材并单独送入喷头，因此使用起来非常方便。
细节表现力与柔韧性超预期
在家用、农场以及工作室场景下，用户在对FDM 3D打印的样件的细节表现力具有高要求的同时，还希望材料别那么容易脆断。
基于此，我们打印了多类样件——伸缩玩具、承力挂钩、旋转互锁齿轮、齿状结构件以及普通摆件等用于测试。
➡️ 测试1：强度与抗冲击性同时兼顾

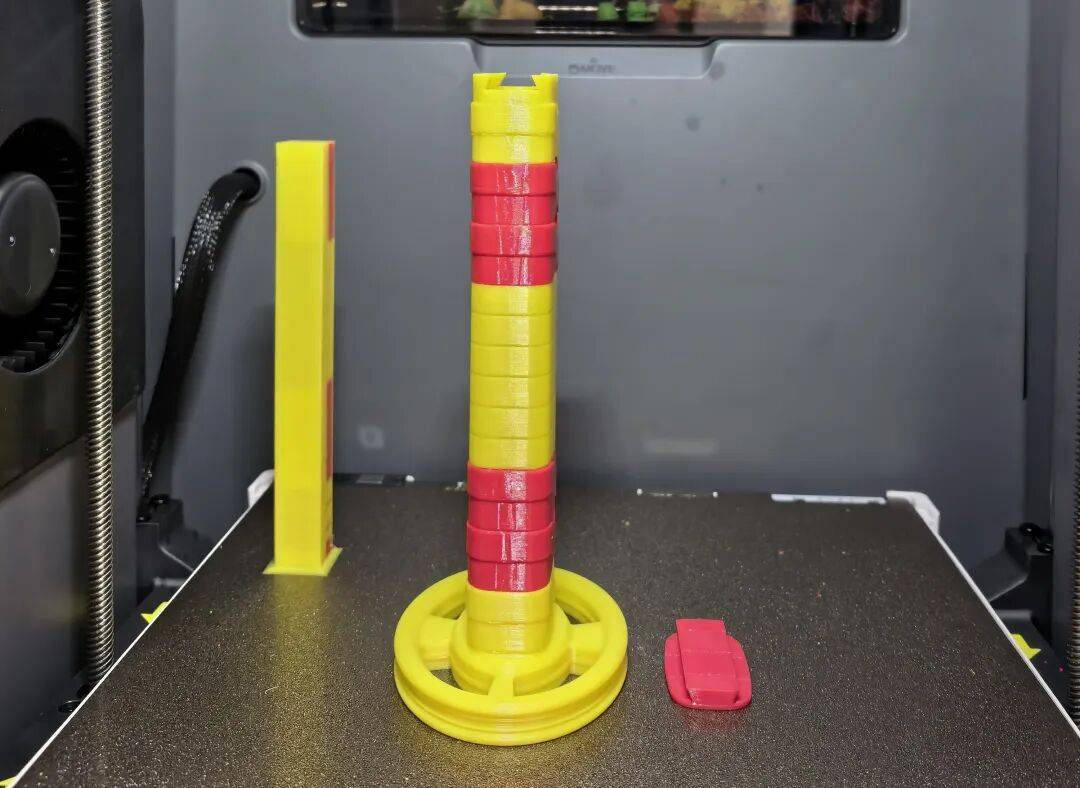

伸缩玩具是一个很有代表性的测试对象，它也是农场打印的热门产品。它通常由多个可以相互滑动的节段组成，存在细长、局部较薄的结构。
但在makerWorld的评论区经常看到“材料直接甩飞掉”“表面粗糙”“把玩后直接坏了”等等的反馈。
这纵然有一定的设计原因，但我们采用G-Flex PETG打印的伸缩玩具却表现出出色的柔韧性。
组装完后，各节均能顺畅伸出，弯折也不易断裂，柔韧性很好。相比其他材料打印的作品，可以更放心地把玩。
零件弯曲、弯折测试
➡️ 测试二：形状恢复能力强

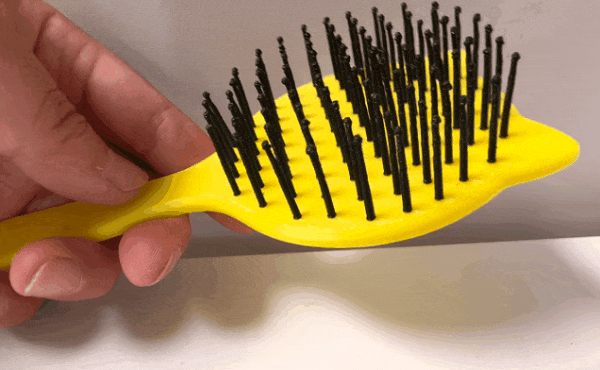

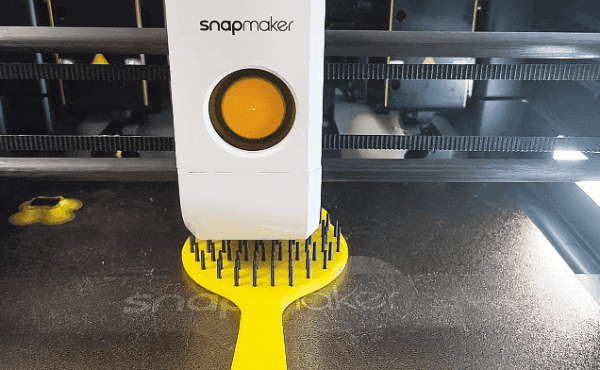

所测试的另一个案例是两把齿状结构件。其中一个参照已有产品进行了逆向设计，齿部直径1.9mm，顶部直径1.4mm，末端是一个小球，总齿高度约20mm，与真实产品一致。
打印完成按压齿部并滑动，所有齿的形状都能够恢复如初，与成品状态一样。而且，正常弯折柄部不会出现断裂，跌落测试过程中，也不会出现齿部或柄部的断裂。但是，我们购买的成品并不敢做跌落测试。
另一把采用了不同的形状，弯折、按压齿部，同样均能完全恢复形状。

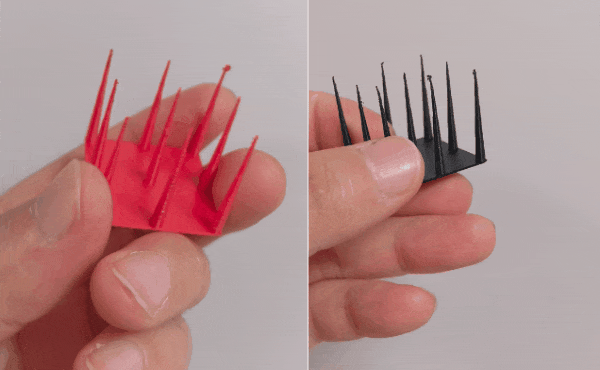

我们进一步采用普通PETG打印的拉丝测试塔进行了类似实验，结果齿部按压后直接断裂。
左侧为普通PETG，右侧为G-Flex PETG
➡️ 测试三：细节表现力
从伸缩玩具、齿状结构件和我们打印的一些模型，可以看出这款材料保留了PETG的高细节展现能力，表面光亮，细小特征清晰展现。但它同时也有TPU的柔性特征，对于需要添加支撑的结构，建议使用PLA。
G-Flex PETG能用在哪里
G-Flex PETG的优势在于将不同材料的优势结合了起来。它保留普通PETG易打印性、光泽度，但增加了TPU的柔韧性，因此并不能简单的将其用于对其中一种材料的替代。
我们对此进行了进一步测试——受力场景。

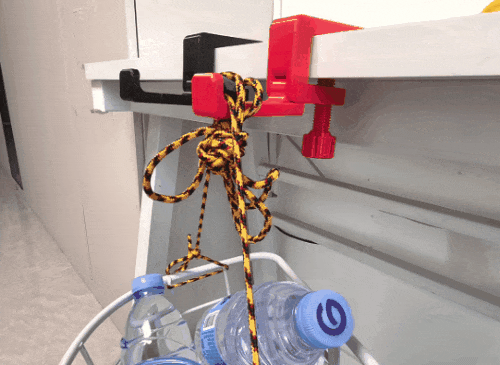

采用G-Flex PETG与普通PETG的悬伸挂载支架，共同承载5瓶满装矿泉水，在支架受力点基本一致的情况下，G-Flex PETG支架发生了明显变形（卸载后恢复形状），但普通PETG支架却保持了水平状态。
但需要指出的是，该支架的螺母在旋转固定时，很多用户反映使用PETG时被拧断，我们在测试中确实也发现拧动生涩，但G-Flex PETG的螺母在拧动时却因更为平衡的强韧性而更容易锁定。
模型来自makerworld设计师Marco RC Arena
因此，在需要极高刚性、持续承受较大弯曲载荷时，这款新材料并不适用；同样对于需要更加柔软的使用场景，其他柔性材料是更好的选择。
G-Flex PETG的主要优势在于抗冲击和耐用性。对于可动模型、精细肢体组件、卡扣和拼装玩具，这种特性具有实际价值。
本文所做的实验虽然不是标准化的材料测试，但直观反映出这款3D打印耗材对强度和柔韧性的兼顾，对于农场和家用玩具打印提供了更佳的选择。
