多光束下的激光打印系统
有内容 有深度 有态度 欢迎关注
笔者在《汽车零部件增材制造工艺链详细探讨》中分析了EBM打印机与单激光、多激光系统在单件制造和批量制造中的优劣，得到多激光熔化系统在批量制造中占据效率和成本优势的结论。如今，粉末床烧结工艺，尤其是SLM，开始进入多光束时代，本期我们谈一下多光束激光打印系统。

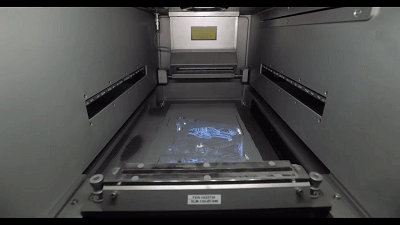

EOS M400 4激光系统
多光束激光成型系统，是区别于单激光SLM及SLS打印机的新型粉末床激光成型设备，是金属及高分子粉末材料面向高效率、大尺寸及批量制造的新一代成型工艺，是粉末床激光成型工艺发展的新趋势。
▌扩展打印尺寸 大型零件一体成型
当前，多光束包括双光束、三光束及四光束，双光束如华曙新发布的HT1001P大尺寸尼龙机、FS421M金属机以及SLM Solution SLM280，四光束如EOS M400、SLM Solution SLM 500以及铂力特BLT-S500，三激光系统比较少，暂且不论。
华曙双光束尼龙机
多激光打印系统的定位在于打破当前3D打印技术的生产力、工业化和零件质量的界限。华曙HT1001P打印尺寸达到1000×500×450mm，是迄今为止全球最大的成型体积，可实现大型产品的一体化成型和小型产品的批量化生产。而上期提到的长41cm、宽21 cm、高13.6 cm的布加迪制动钳，也是一次成型的大尺寸金属功能件。因此，多光束激光成型系统，在扩展打印尺寸、实现大型零件一体成型方面具备优势。
华曙HT1001P超大成型缸
▌效率极大提升
通俗来讲，四激光系统代表着可以同时打印四个零件，与单激光系统相比，大大减少了打印前期的多次准备时间，虽然其铺粉的行程长、打印零件多，但四激光同时打印造成的单层花费时间却并未延长。
SLM 500 四激光系统
EOS M400配备了四台400W的激光器，每台激光器负责250×250mm的构建区域（有50mm重叠），可同时制造4个部件，成型尺寸为400×400×400mm，比单激光系统生产效率提升四倍。而SLM Solution SLM 500的成型尺寸达500×280×365mm，相比于其双激光系统的SLM280，加工效率提升近90%。

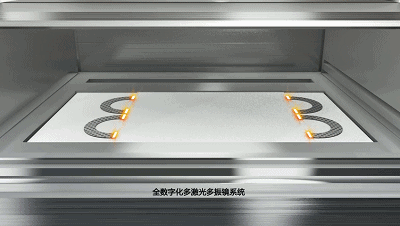

M400 四激光分区打印
SLM 500大型零件四激光一体成型
▌降低设备购入成本
由于成型空间的增大，意味着一台设备可以一次完成多台设备的加工任务，这对于大型制造商来说可以减少设备的购入数量、降低设备成本、人员维护成本以及设备使用空间成本等。
1台M400≈4台M290
1台SLM 500≈4台SLM 125≈2台SLM280
▌问题
多激光系统不仅意味着可以将零件做大、实现批量制造，里面涉及的技术问题也有很多。
1. 四激光打印机要求设备配备四套光学系统，四台激光器、振镜系统协调运行是否顺畅、能否保证光束和功率的稳定性，零部件能否实现完美无缝拼接；
2. 四激光同时运行也意味着可能会出现更多的打印问题，热场是否均匀，一个零件出现损坏如何避免影响到其他零件的打印；
3.四个零件能否具有同样的性能，能否实现对不同零件采用不同的控制策略；
4.由于成型空间的增大，打印过程中的烟尘势必更加难以去除，打印机能否实现一致的过程气体管理。
烟尘弥漫
5. 能否实现对粉末床、各种参数的实时检测，并能做出反馈。
诸多问题无法逐一列出，这些问题无不考察着对设备和工艺的稳定控制能力，都将直接影响打印过程的稳定性和零件的质量。
▌总结
当前，设备商或者说大客户不再满足于小批量制造，扩展打印尺寸、提高打印效率、进一步降低设备购入成本、提高整体收益，是大型制造商努力追求的目标。
多光束已经成为粉末床激光成型工艺的新潮流，一要做大，二要实现批量制造，新型设备的研发无不成为设备商竞相追逐的焦点。为了配合效率的提高，无论尼龙机还是金属打印机，实现内部换缸、自动密闭筛送粉的无间断生产也将作为新的技术形式予以体现。在潮流发展背后，广泛的监控功能、控制功能以及可靠的打印工艺是确保高流程稳定性和零件质量的关键。
