3D打印下一代火箭发动机的设计、工艺与后处理挑战

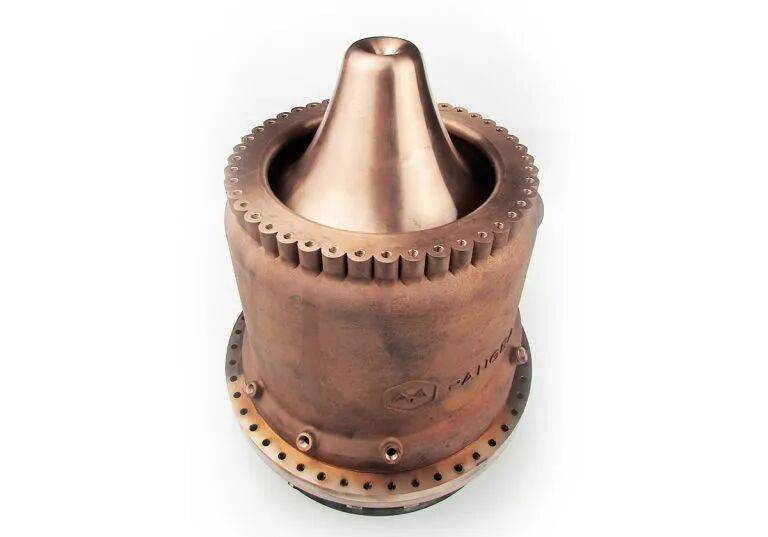

气动塞或者叫做气动尖锥式发动机，是当前3D打印技术制造的热点之一。

这是因为它代表了航天发动机的下一代研究方向，但其被提出已经有70年历史。因为形状复杂，过去采用传统技术难以制造，以至于到3D打印技术开始普及之后，才再次引起了一些新兴商业航天企业的兴趣。

该类型发动机目前的研究重点涉及喷嘴设计，3D打印材料、工艺和后处理技术，来应对高热量和机械强度的极端要求。

3D打印制造气动尖锥发动机的设计挑战

该类型的发动机依然需要“再生冷却”机制，然而实际情况是，气动尖锥产生的热量非常高，仅靠传统的再生冷却策略无法满足系统层面的需求。

两家欧洲公司——Pangea Aerospace和Aenium Engineering此前曾开发了采用液氧和液态甲烷作为燃料的3D打印气动尖锥发动机。

他们利用环形气动尖锥特有的双层壁结构，将冷却系统分为两个回路。尖锥的尖端部分，即所谓的塞子或尖锥，采用液氧冷却，而外壳则采用液态甲烷冷却。这样一来，气动尖锥的传统缺点就变成了优势。同时，他们还开创了一种新的通道设计方法。

Pangea采用了逐点优化方法，通道形状更接近自然变化。冷却剂性能的急剧变化要求通道形状也必须有同样剧烈变化，以避免材料过冷或过热。新设计能够将复杂的冷却问题分解成许多微小的部分，并对每个部分进行优化，实现最高效率。这基本意味着在每个部分都尽可能接近材料的最高工作温度。

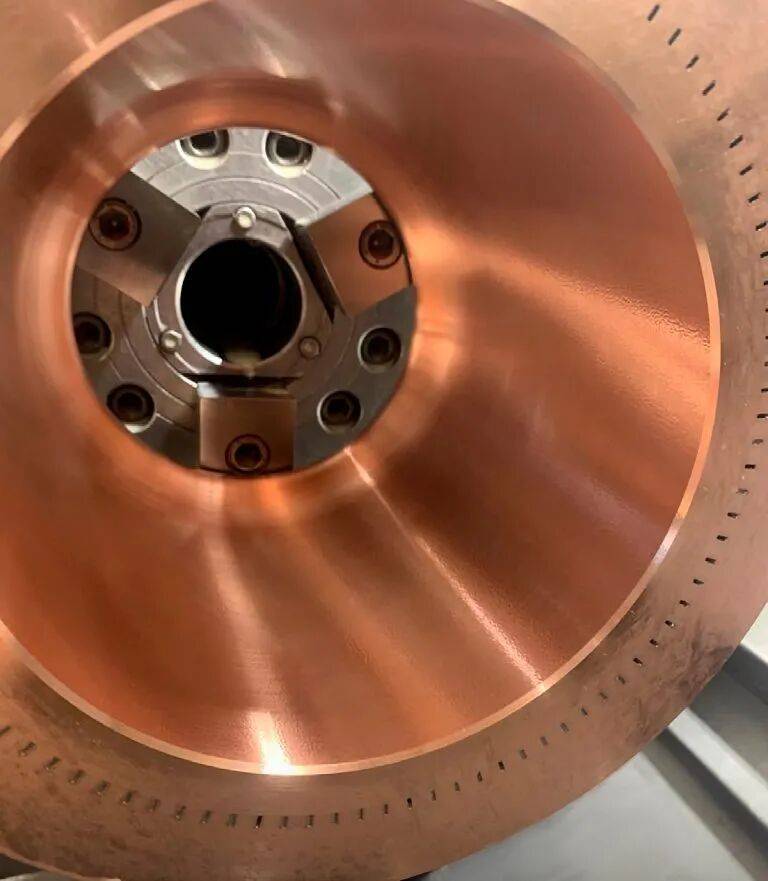

外壳的加工内表面，可见冷却通道

优化过程必须多次迭代，通过在方程中引入粗糙度和曲率，进一步探索无限的设计自由度。由于几何形状和冷却剂流动方向的限制，传统通道的曲率会对气动尖锥发动机会产生不利影响。

为了减轻这种影响，Pangea在另一个平面上引入了螺旋状的人工曲率，通道的螺旋形状通过离心作用迫使冷却剂紧贴壁面，从而进一步提高了传热效率。

3D打印的表面粗糙度是影响传热和压降的重要因素，但粗糙度对于提高关键区域的传热至关重要。制造商在构建过程中调整了相关参数，并通过增大关键区域的悬垂角度来利用增材制造结构本身固有的粗糙度变化。

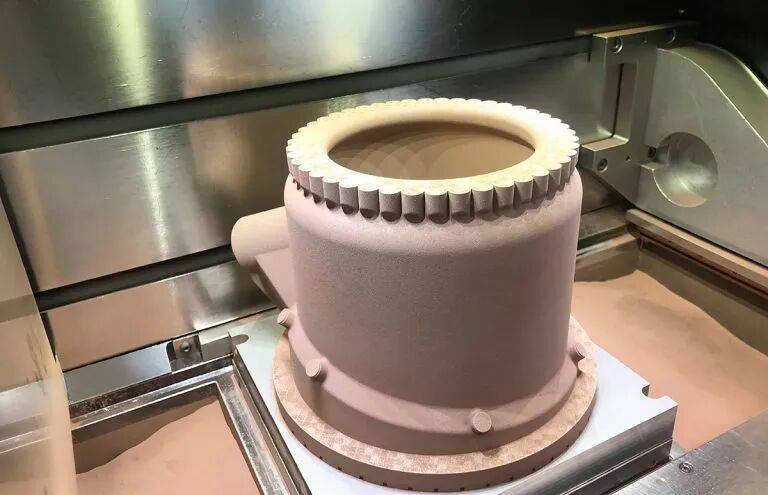

气动尖锥发动机的外壳

除了结构复杂之外，气动尖锥的热管理也极具挑战性。该结构包含两个燃烧室表面，这两个表面都暴露在高温气体中，需要用等量的推进剂进行冷却。这就要求开发一套复杂的内部歧管和冷却通道系统。这些通道具有不同的方向和横截面，并以传统减材制造工艺无法实现的方式交错分布在结构中。

3D打印后处理挑战

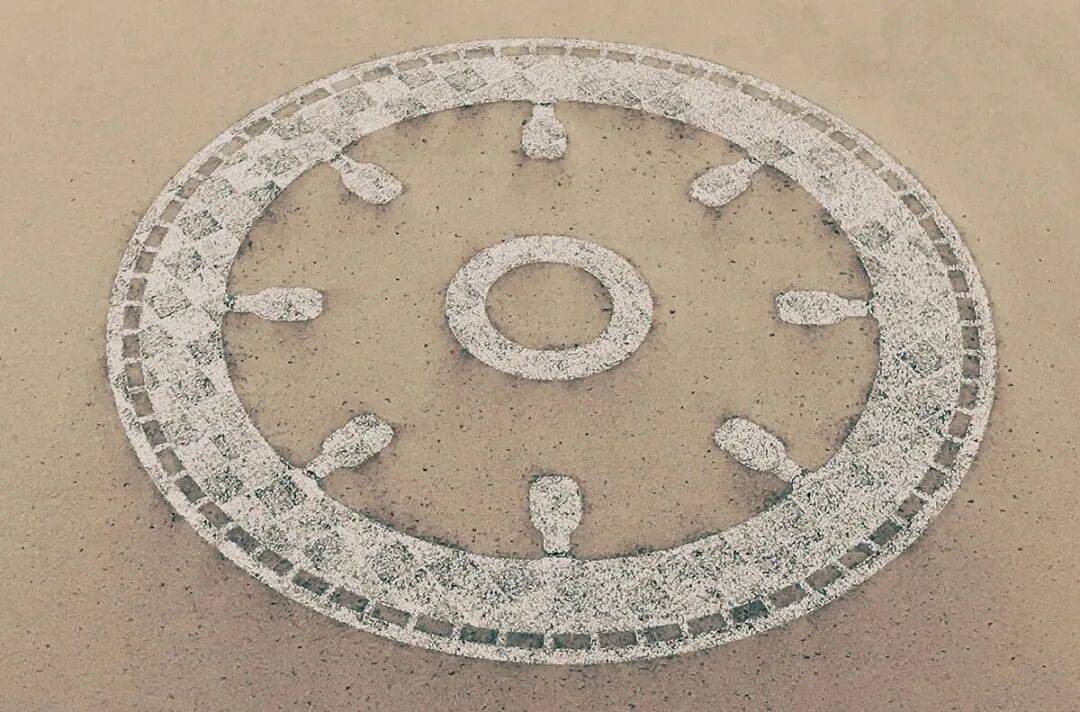

增材制造在设计具有整体特征的单件零件时面临的最大挑战之一，是如何清除无法接触到的通道内部的残留粉末，例如冷却通道和衬里、进出气歧管、传感器端口。

同时，在机械加工、抛光和防腐蚀后处理过程中产生的切屑、毛刺和废料也必须清除；如果不清除，它们可能会造成损害，甚至导致发动机在点火过程中失效。此外，清洁过程本身也不能污染发动机或带来腐蚀风险。

考虑到气动尖锥发动机固有的几何复杂性及其极其复杂的冷却通道，要以简单、高效、经济且可行的方式实现这一目标绝非易事。

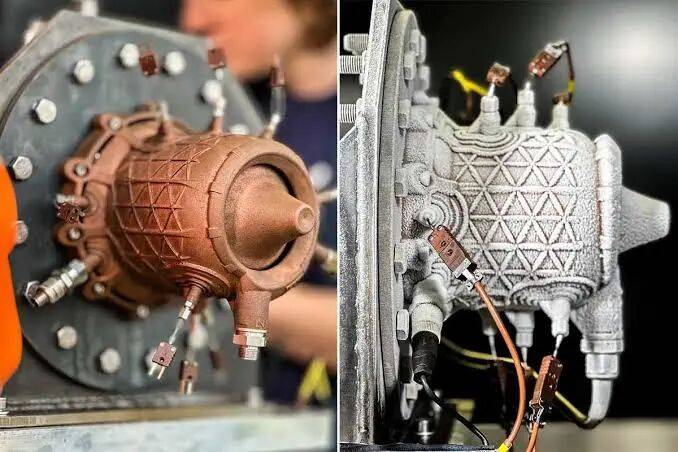

以本文展示的发动机为例，为了确保发动机内不残留任何碎屑，开发团队在结构中集成了多个粉末去除开口，为外壳和插头设计了一套特殊的排气通道和端口系统，尽可能的减少操作次数。

这些设计从制造过程的开始到结束都贯穿始终，这证明，如果从一开始就正确地采用增材制造设计方法，即使是最具挑战性的项目也可以通过实施相对简单的操作来实现。

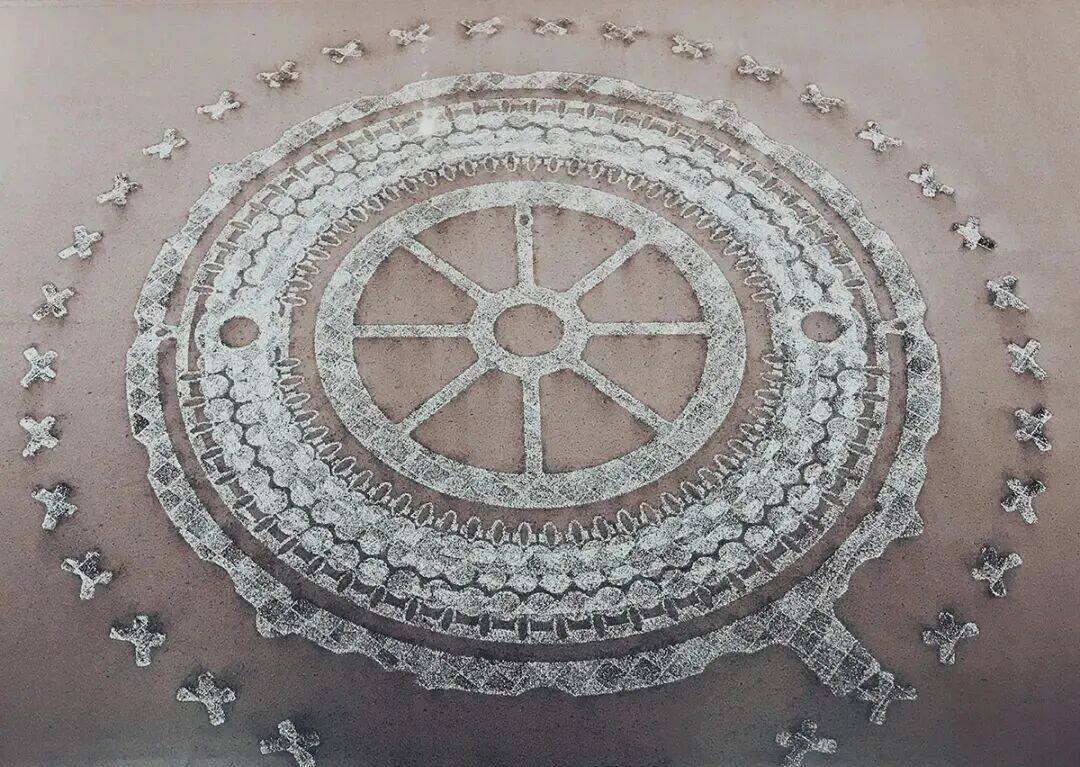

另一个具有挑战性的领域是悬垂表面的可打印性及其与表面粗糙度的关系。以火箭发动机最重要的部件之一——内衬为例，它能确保高温气体侧和冷却剂侧之间进行有效的热交换，防止结构材料熔化。

而这一切的前提是内衬的最终尺寸和表面粗糙度必须满足极其严格的要求。这些设计限制需要推进（功能）部门、设计部门、结构分析部门和制造部门之间协作进行多次迭代，最终才能形成可以进行打印的设计。

END

增材制造是一种相对较新且先进的制造技术，它有其自身独特的优点、缺点和后处理要求。对于气动尖锥这样的高复杂度产品，3D打印将原本由成百上千个零件组装而成的复杂结构转变成一到两个部件，不仅简化了发动机的装配和连接，降低了人力成本，还极大提升了产品性能。

此外，随着AI技术的发展，人功智能技术已经被引入到气动尖锥发动机的设计流程中，借助3D打印极高的复杂设计自由度，该类型发动机正在迎来新的研发热潮。
